Primeur: gewapende grondconstructie met schuimglas

Bij de reconstructie van de N211 Wippolderlaan zocht aannemerscombinatie Westlandse Entree een manier om een zettingsarme maar lichte gewapende grondconstructie te realiseren bij de Zwethbrug. Naast verkeersbelasting moest de constructie ook bestand zijn tegen de belasting van een 700 tons hijskraan. Door het traditionele aanvulmateriaal te vervangen door Granobase® Light Grey schuimglas, een lichtgewicht materiaal van gerecycled glas, kon aanzienlijk gewicht worden bespaard zonder draagkracht te verliezen.

Innoveren van bouwmethode met bestaande materialen. Doen we gewoon.

Reconstructie N211 Wippolderlaan

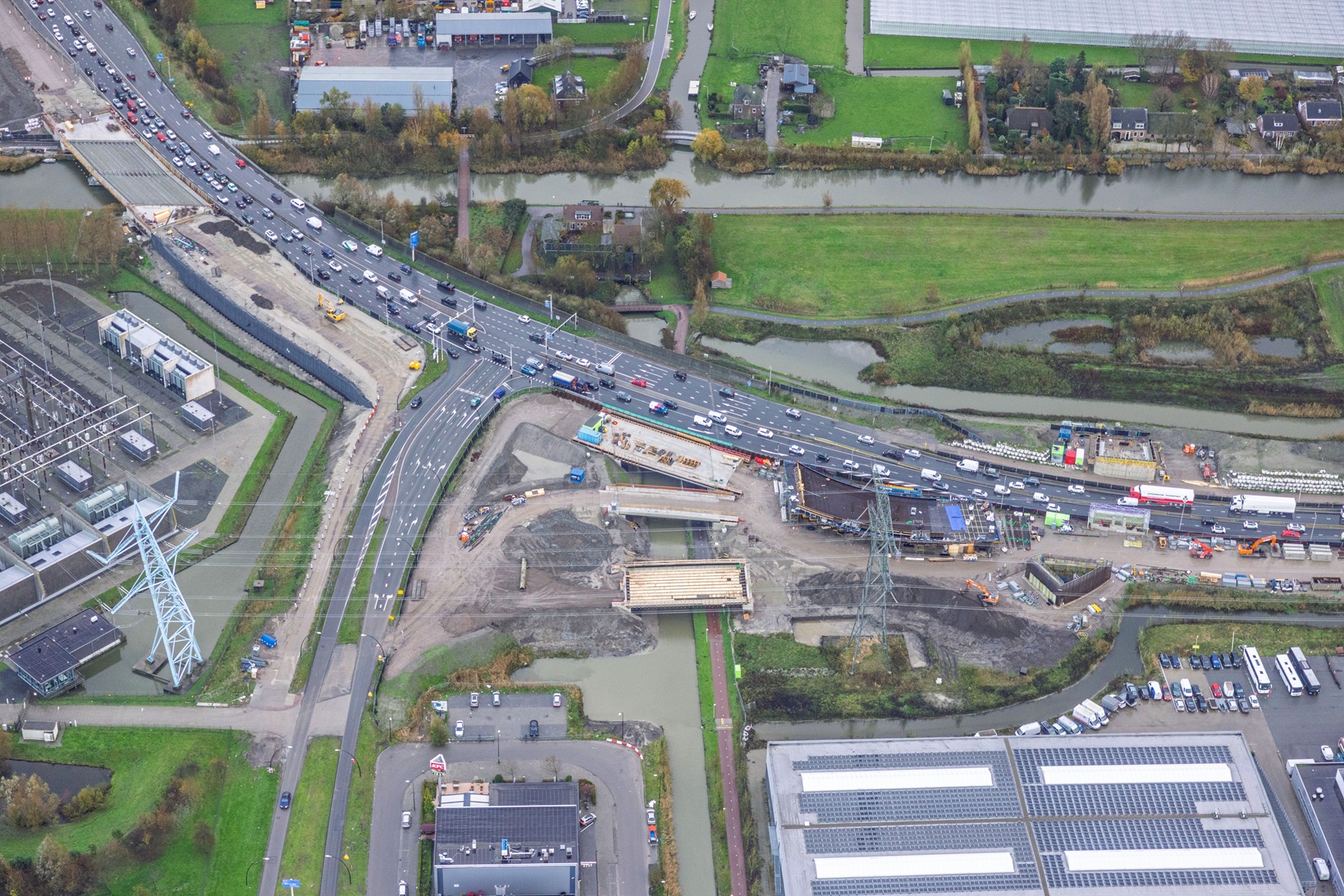

Aannemerscombinatie Westlandse Entree (Mobilis en Van Gelder) werken aan de reconstructie van de N211. Het Design & Construct project omvat de wegverbreding tussen de A4 en N222 en de aanleg van een ongelijkvloerse twee ongelijkvloerse kruisingen. Onderdeel van het project is de verbreding van de Zwethbrug.

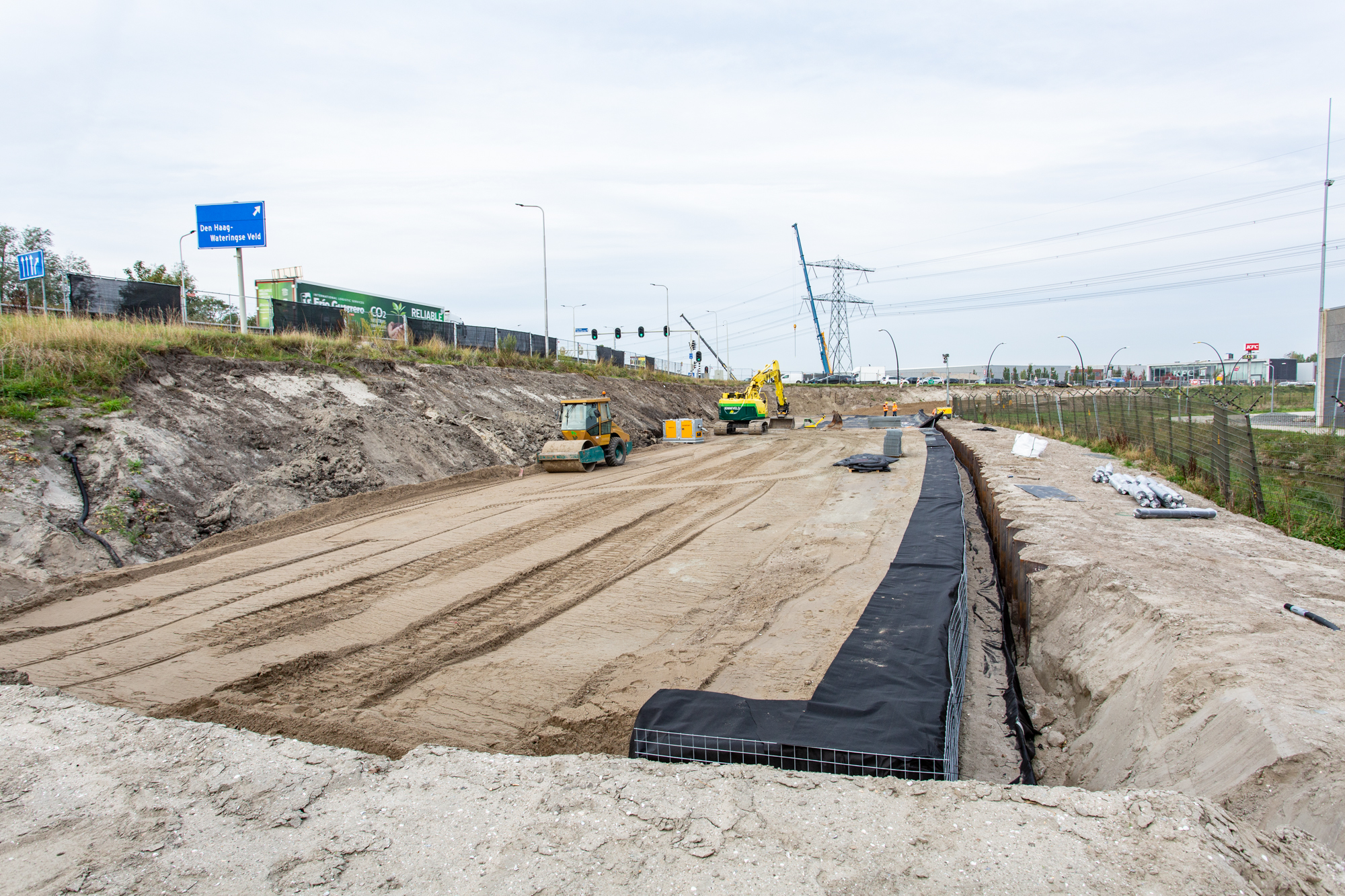

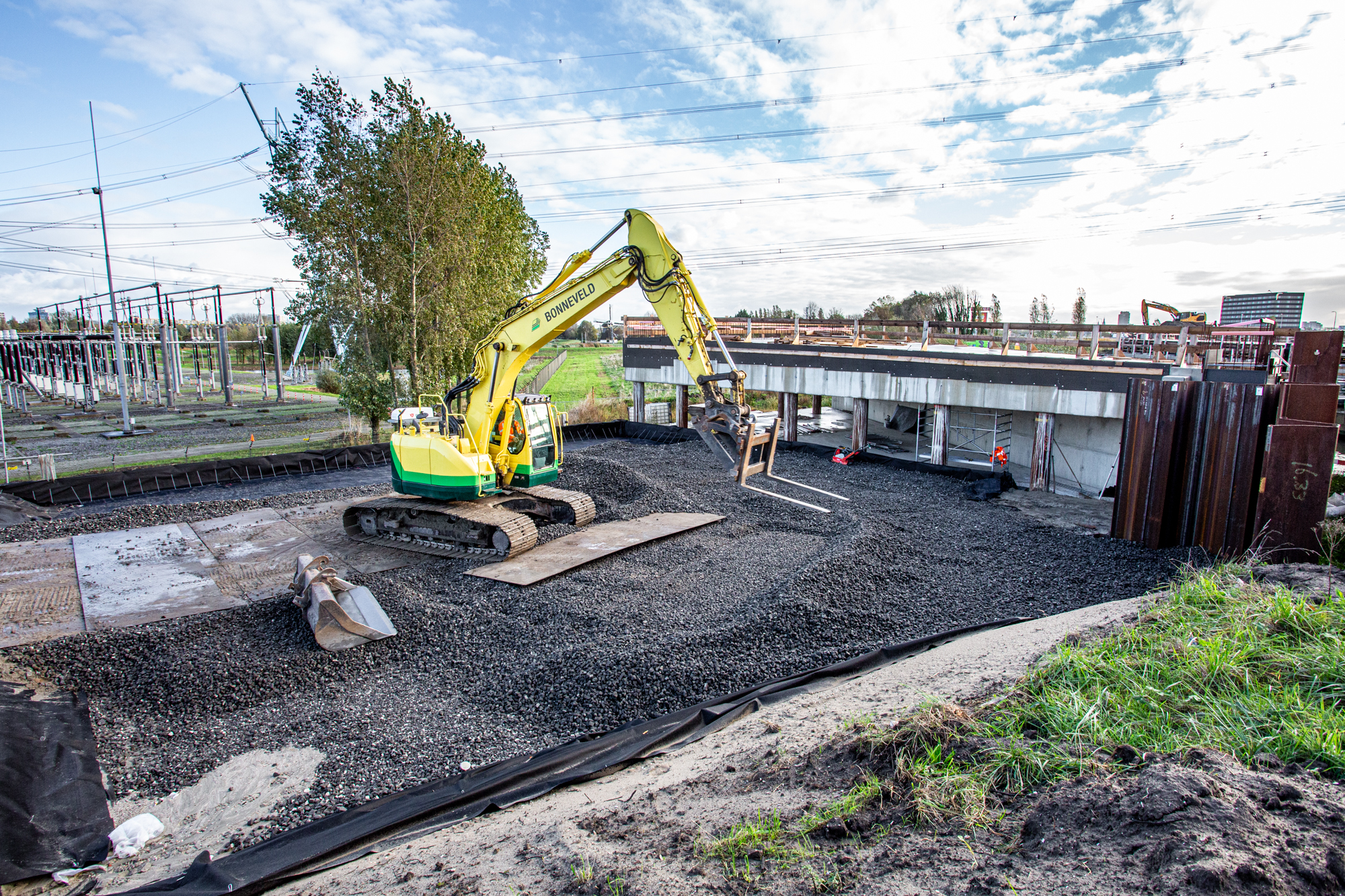

Voor de aansluiting op het nieuwe deel van de Zwethbrug zocht de bouwcombinatie een manier om een draagkrachtige zettingsarme gewapende grondconstructie te bouwen, maar met een beperkt gewicht. Bij het ontwerp van de constructie moest, behalve met de verkeersbelasting, rekening worden gehouden met de belasting van een 700 tons hijskraan plus de hijslast van de te plaatsen liggers.

Zelfde constructie, ander aanvulmateriaal

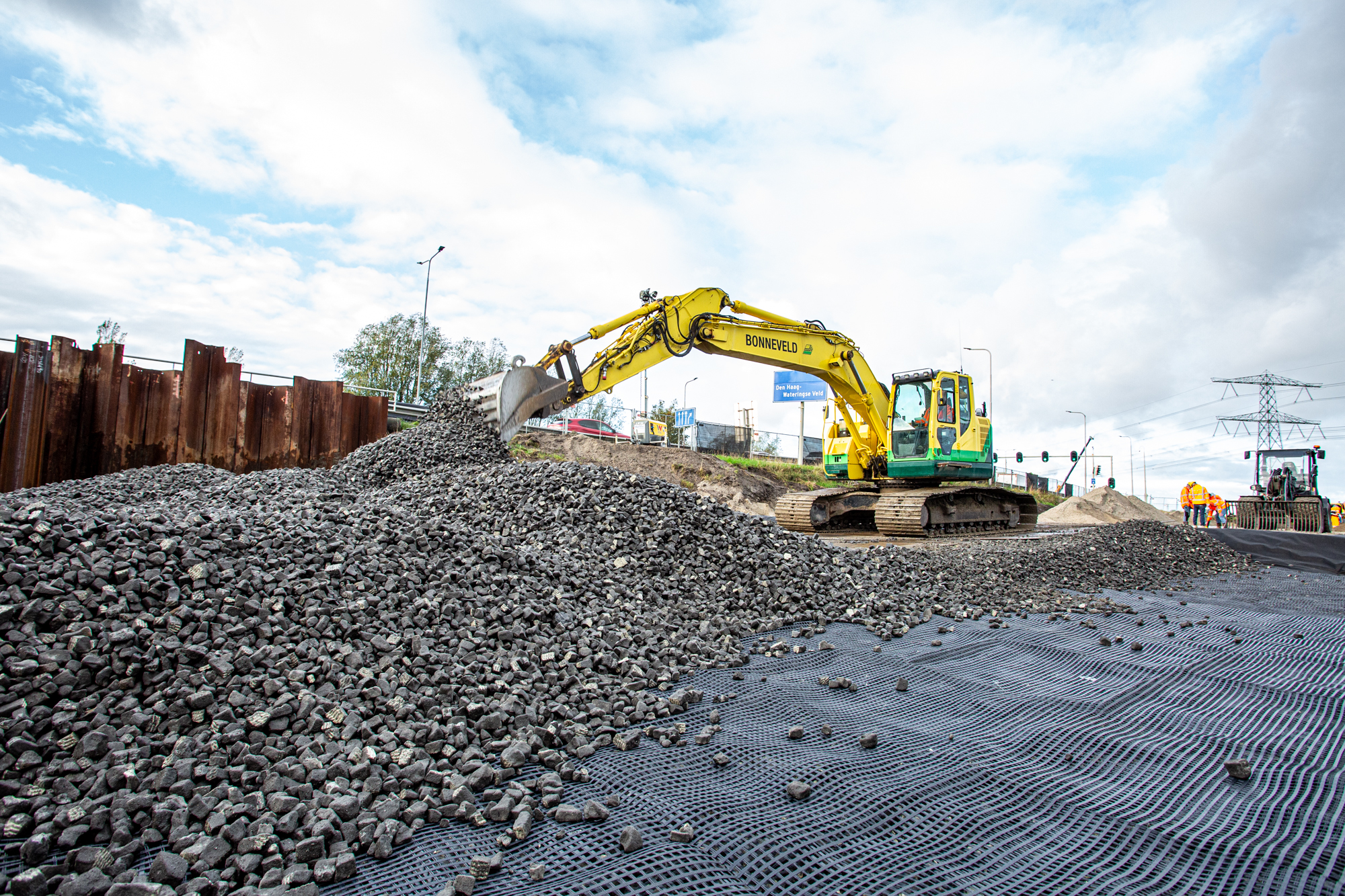

Samen met het Joosten Innovatie team (IDeA) is gekeken hoe er gewicht kan worden bespaard ten opzichte van een traditionele gewapende grondconstructie. De oplossing: vervang het gangbare granulaire aanvulmateriaal door Granobase® Light Grey schuimglas.

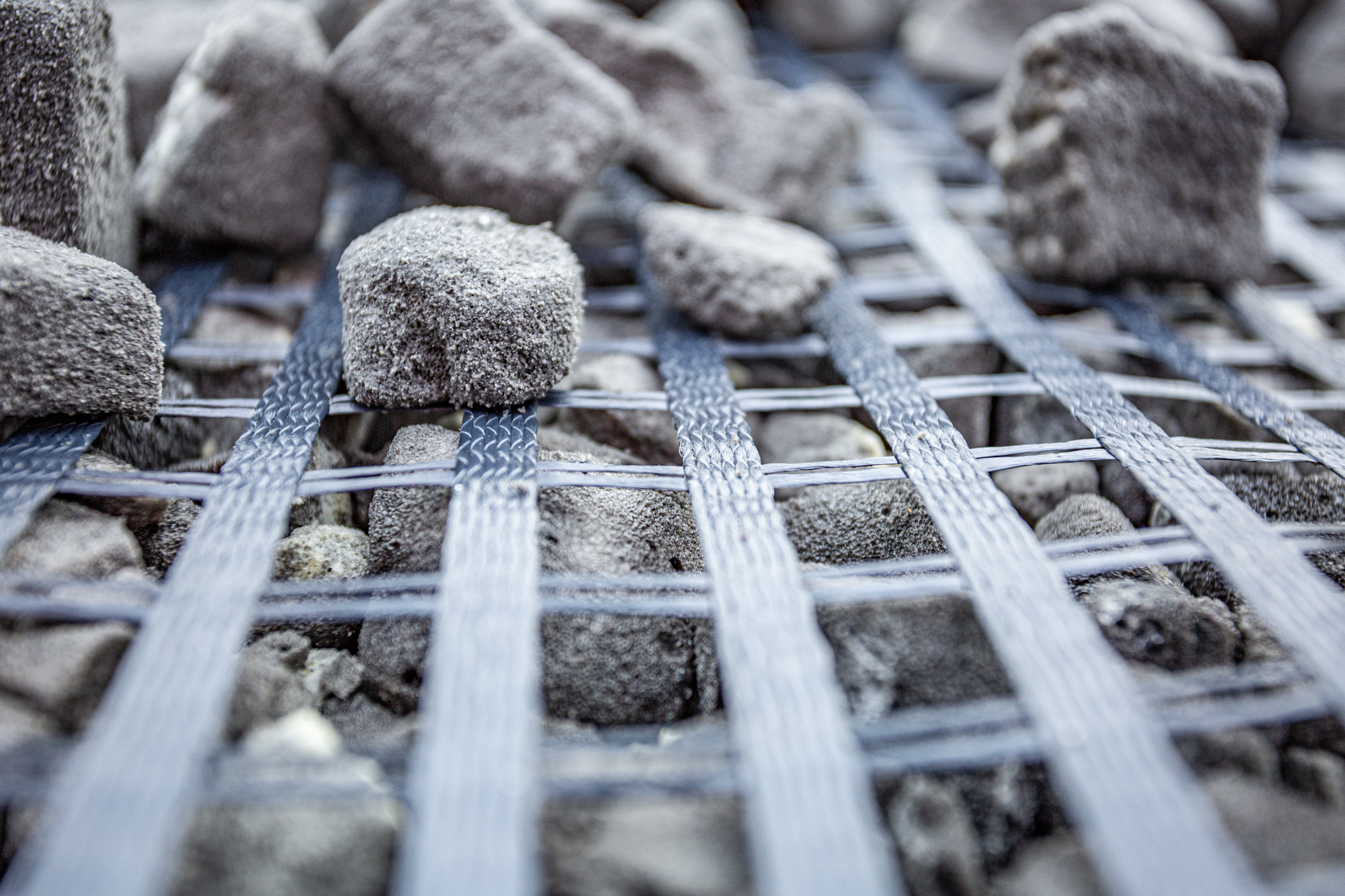

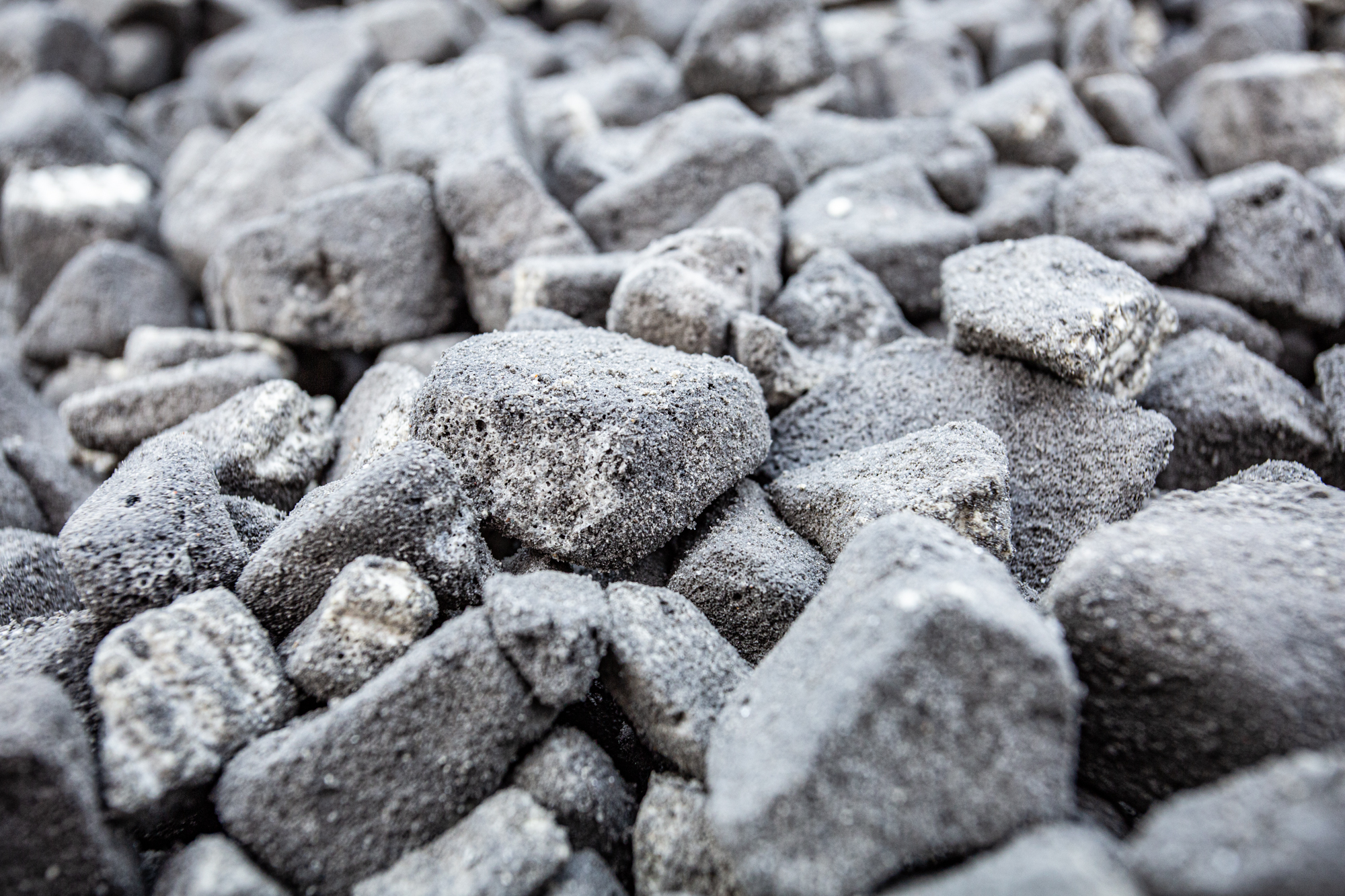

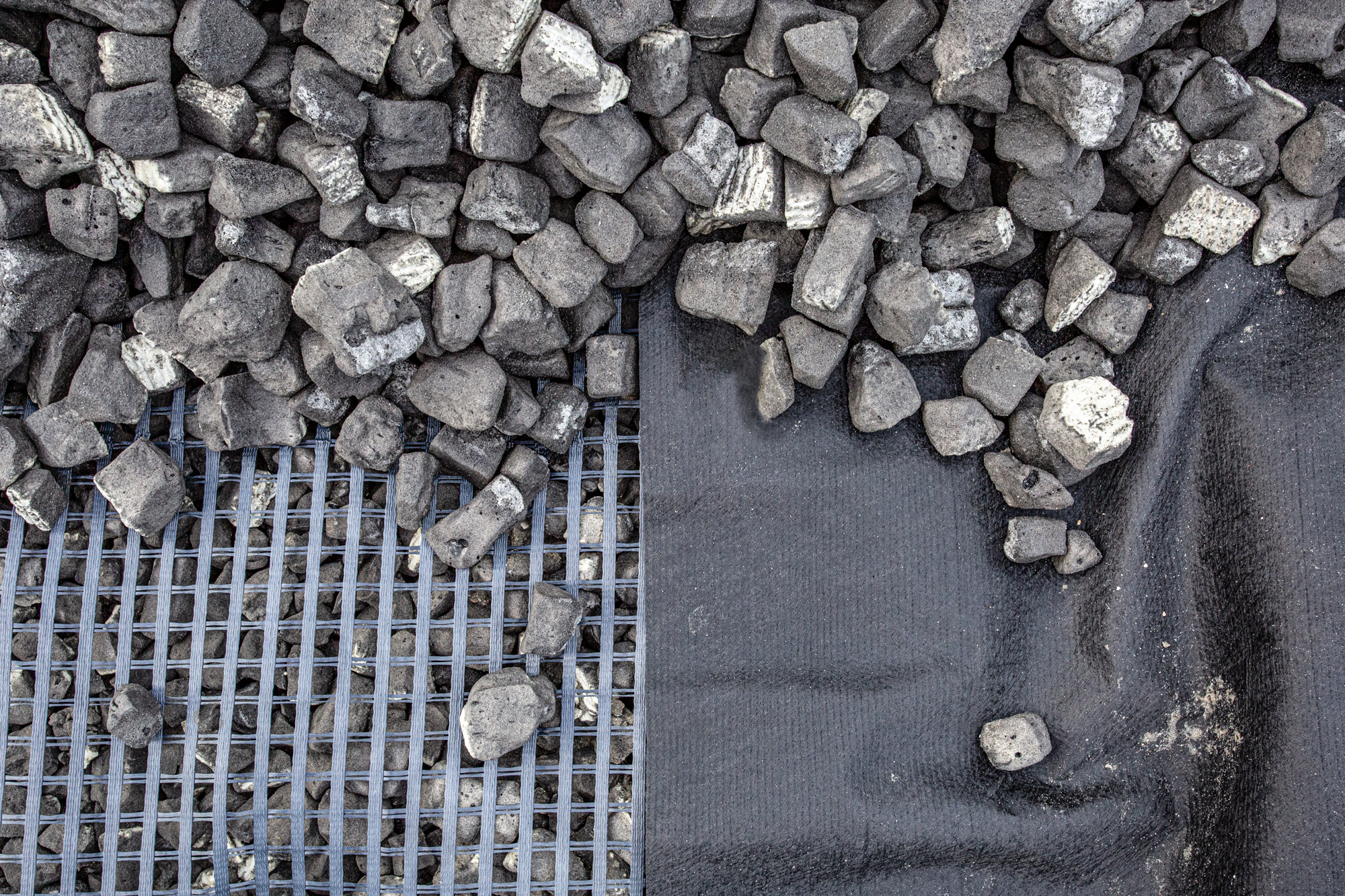

Schuimglas is een lichtgewicht bouwmateriaal, gemaakt van gerecycled glas, dat ondanks het lichte gewicht grote belastingen kan dragen. Het materiaal wordt in de GWW-sector al toegepast als lichtgewicht ophoogmateriaal en voor waterberging. Maar waarom niet in een gewapende constructie?

Ontwerpen, leveren en aanbrengen

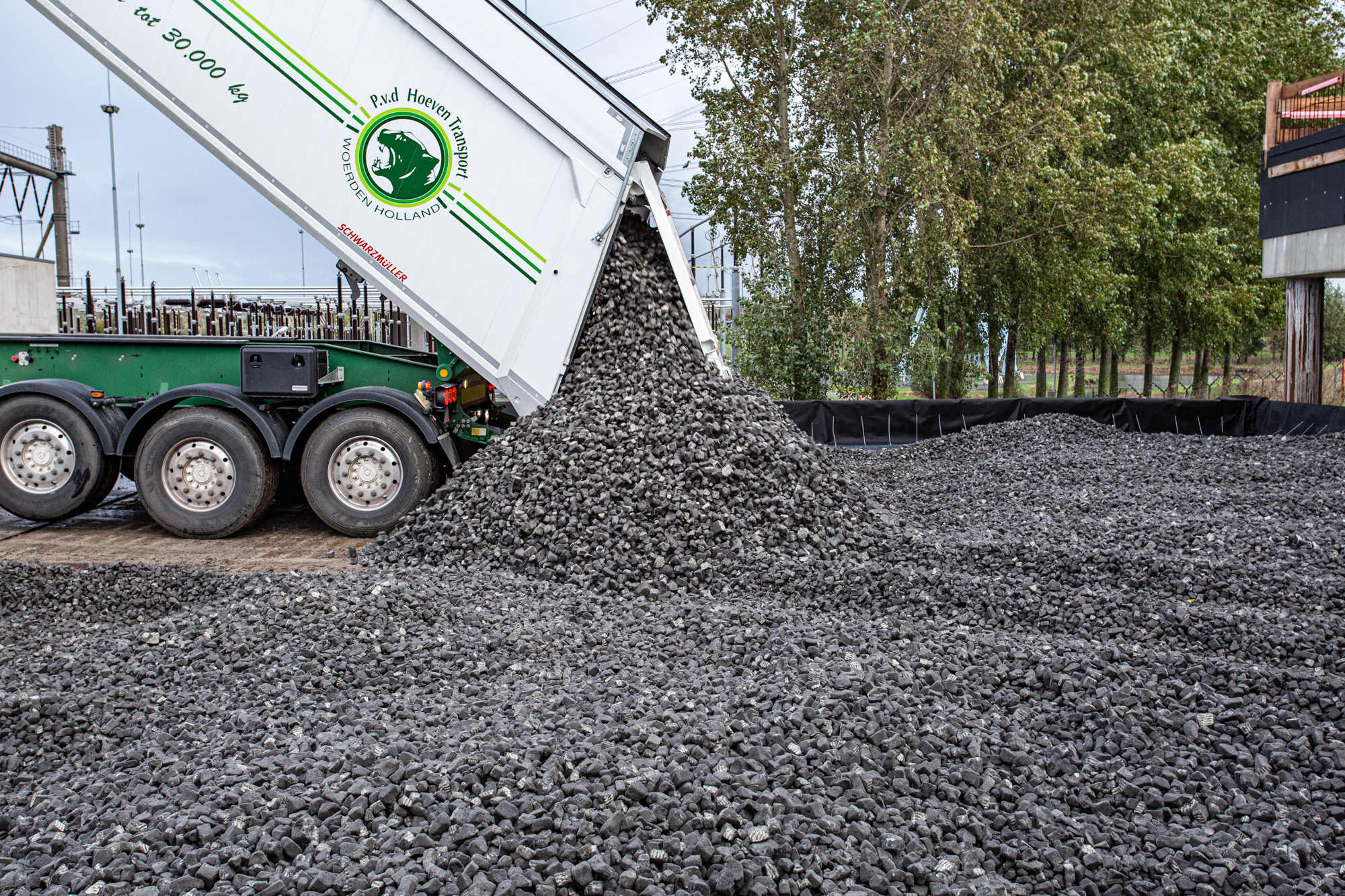

Om aan te tonen dat het idee ook in de praktijk uitvoerbaar is maakte ingenieursbureau Geologics het ontwerp. Joosten Kunststoffen zorgde voor de levering en partner Bonneveld bracht de eerste schuimglas constructie aan.

VB-systeem in plaats van systeembekisting

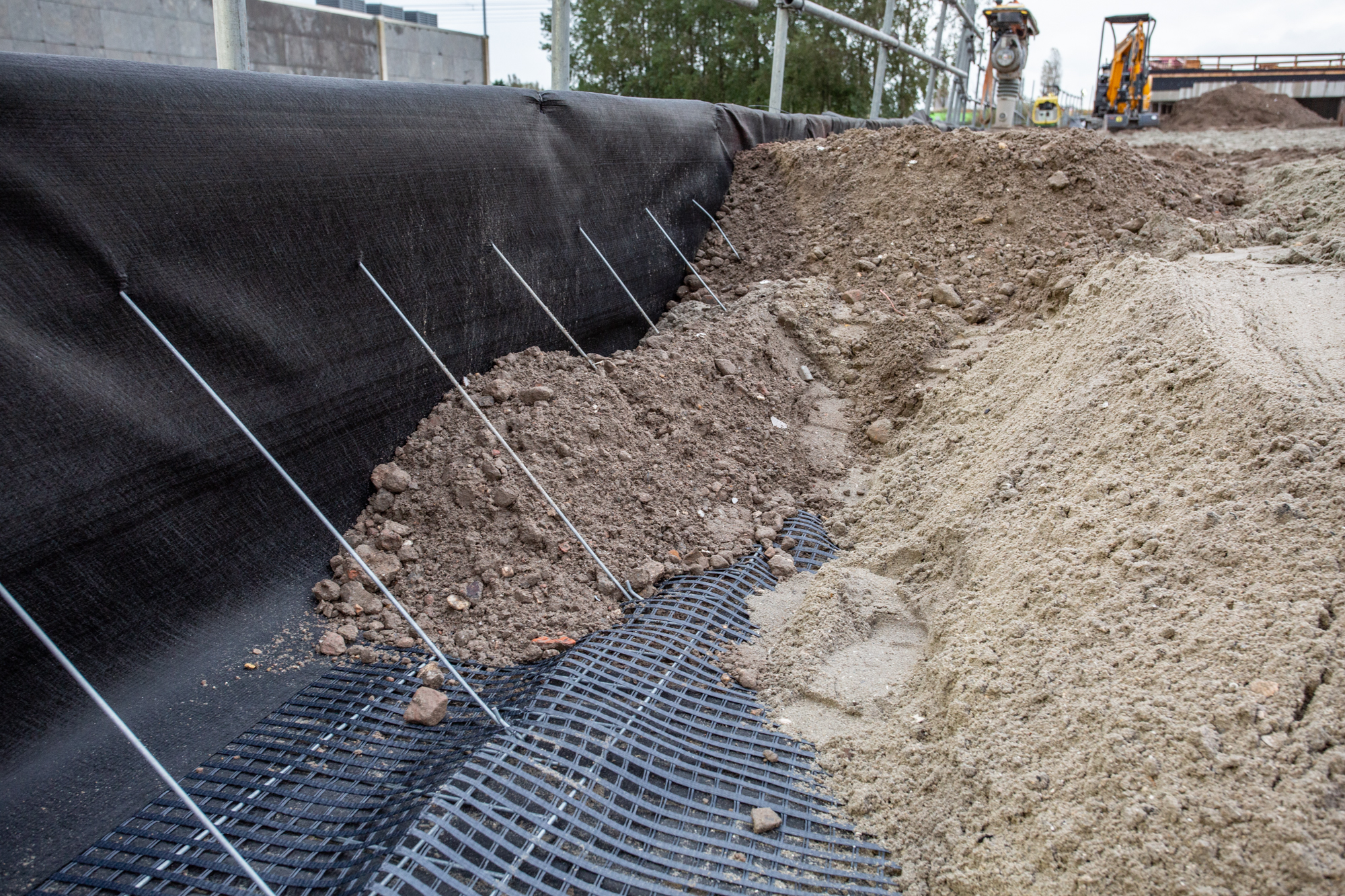

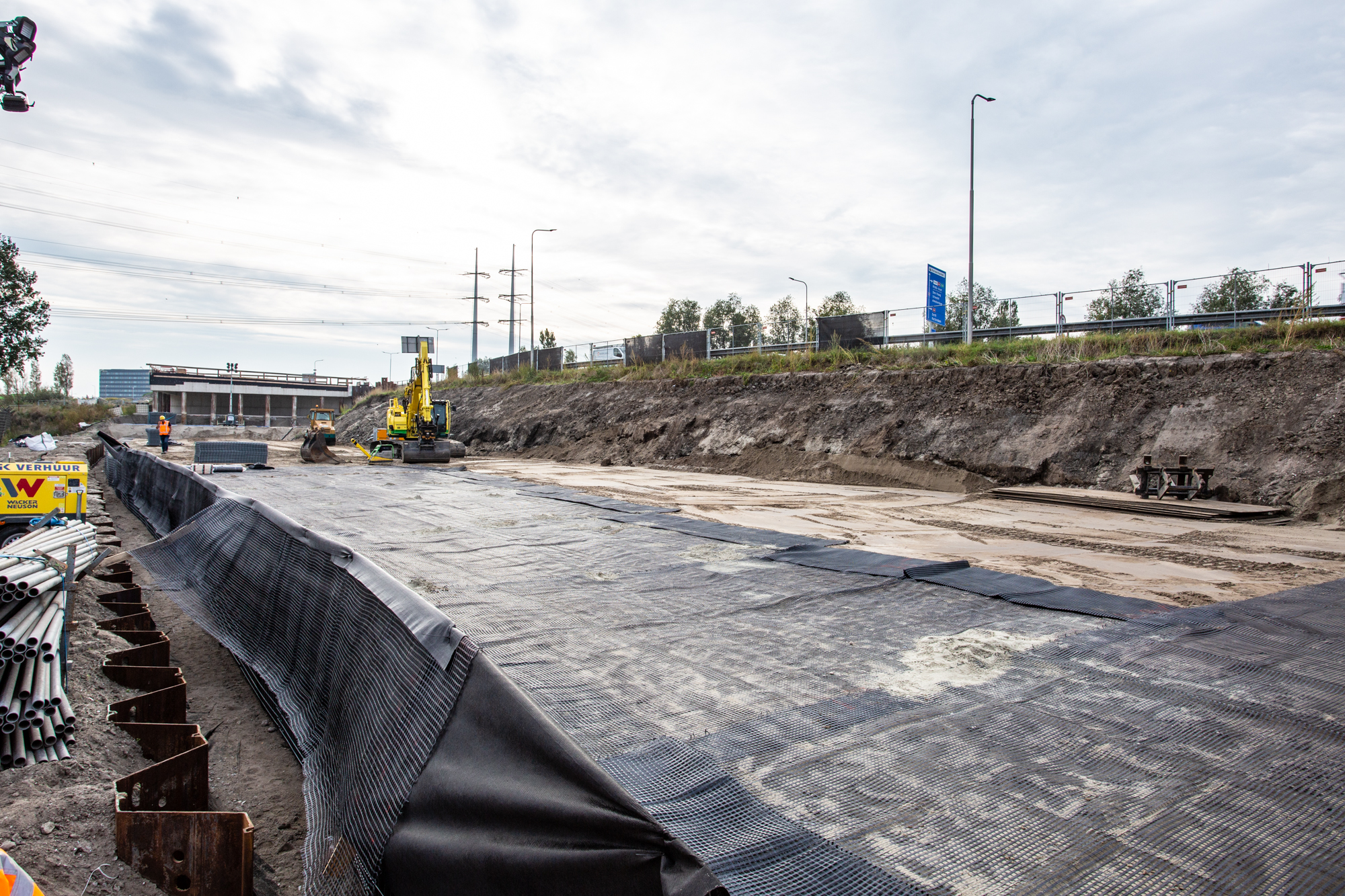

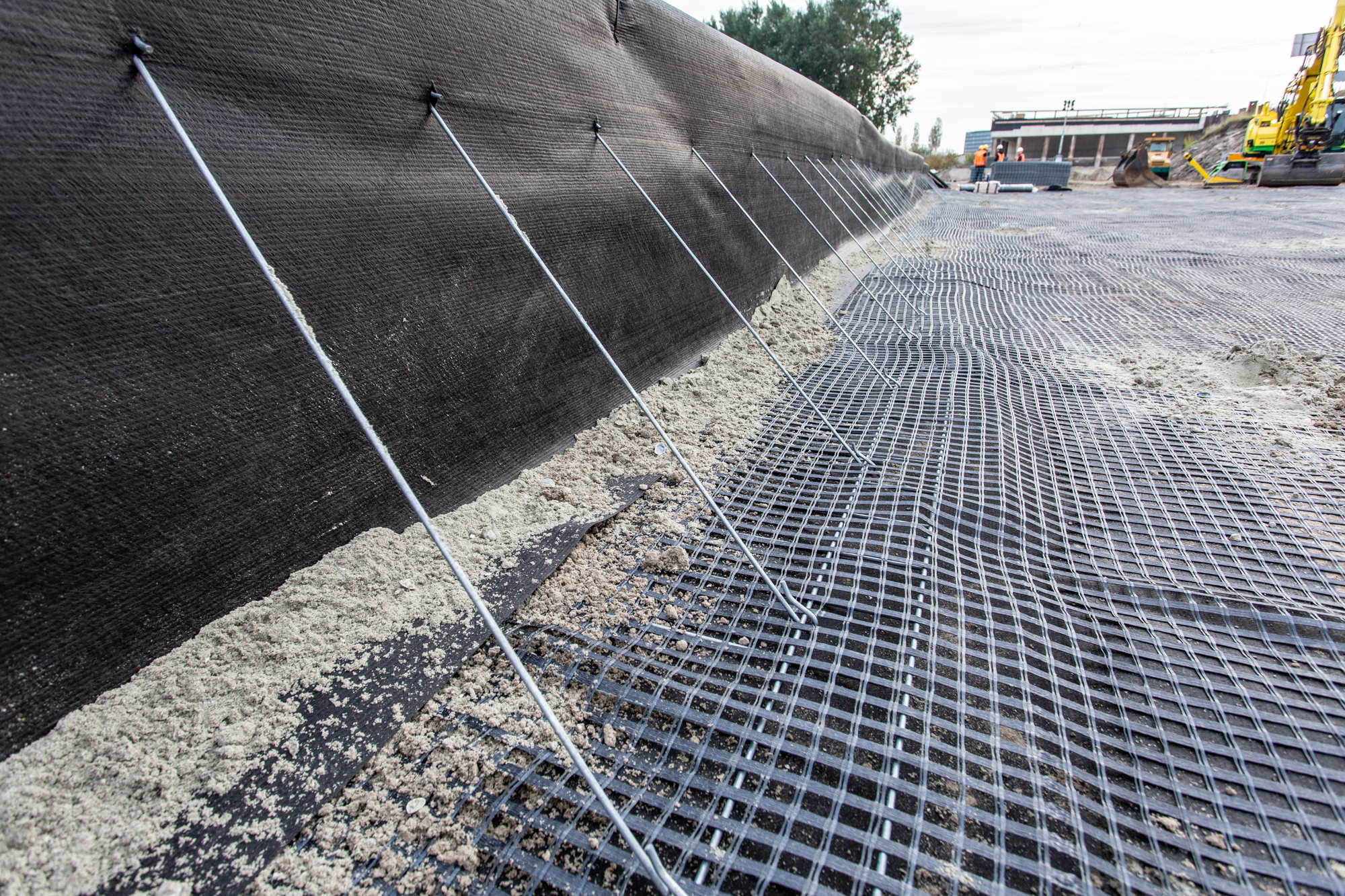

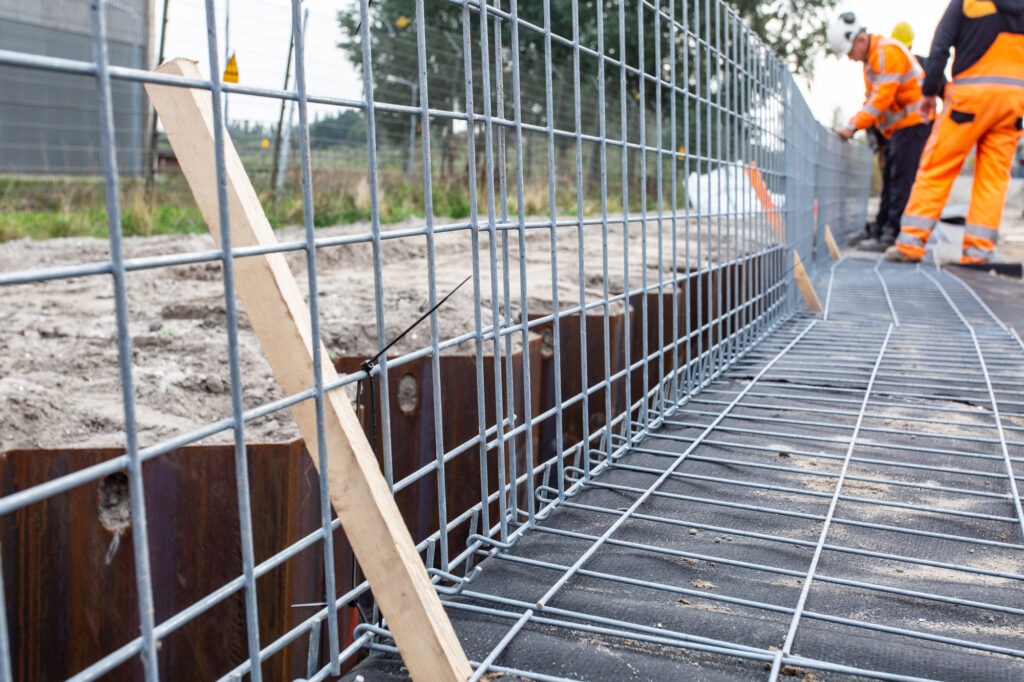

Omdat Schuimglas niet dezelfde vormvastheid heeft als traditionele ophoogmaterialen en de beschikbaarruimte beperkt was, is de constructie gebouwd met ons VB-systeem (Verloren Bekisting). Hierbij wordt de standaard systeembekisting vervangen door stalen gaaspanelen die onderdeel blijven van de constructie.
